Wat zijn hoedliggers?

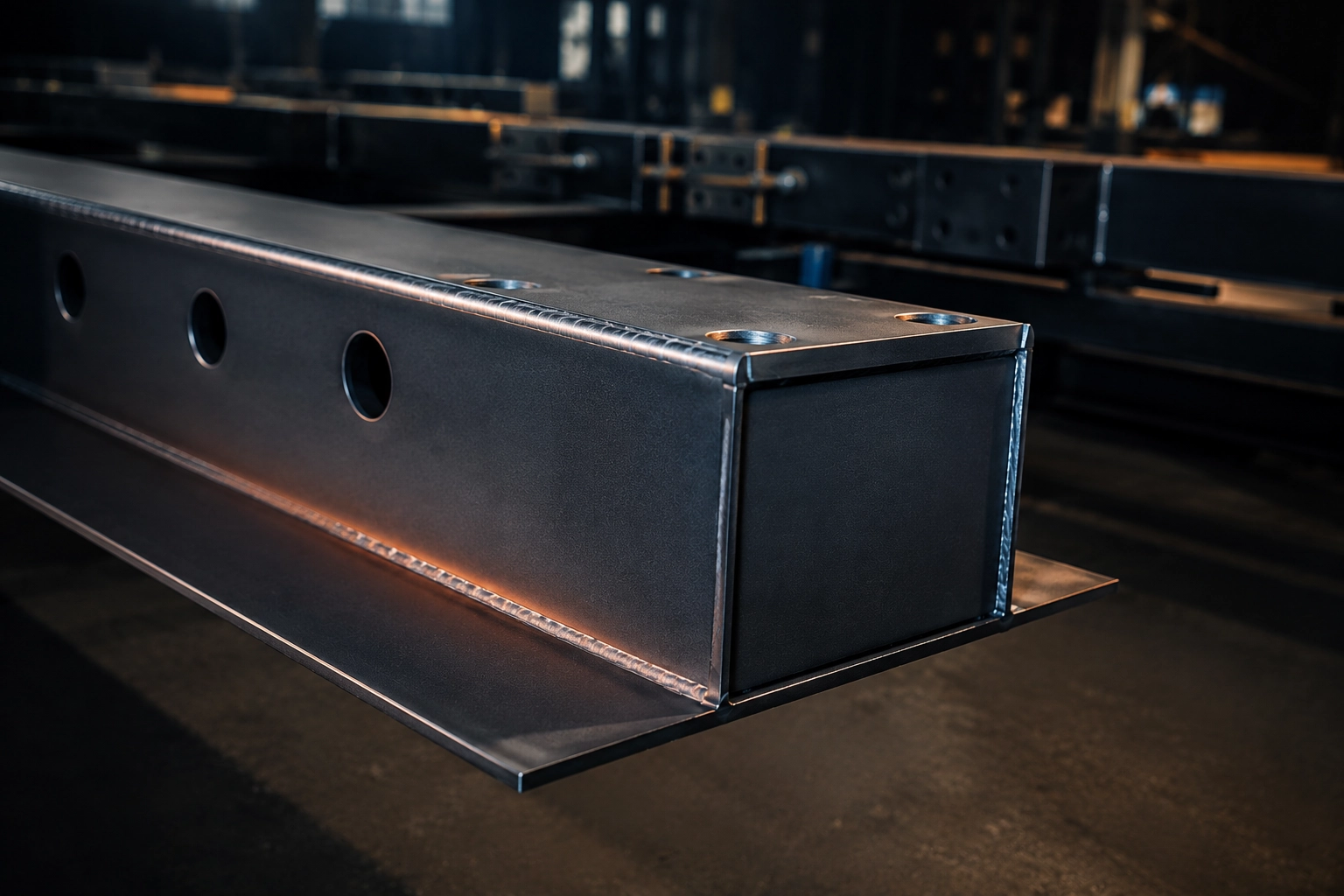

Hoedliggers zijn stalen liggers met een breed, hoedvormig profiel, wat ze onderscheidt van traditionele I- of H-liggers. Dit ontwerp biedt verhoogde sterkte en stijfheid, waardoor hoedliggers ideaal zijn voor het dragen van zware belastingen over lange overspanningen. Ze worden veel toegepast in de bouw van bruggen, industriële hallen, daken en zware constructies, waar lange overspanningen en hoge belastingen vereist zijn. Dankzij hun efficiënte ontwerp zijn ze ook geschikt voor veeleisende sectoren zoals de petrochemie, scheepsbouw en transportinfrastructuur.

De voordelen van dit vloersysteem ten opzichte van traditionele vloersystemen

De laatste jaren worden geïntegreerde stalen liggers steeds meer toegepast, met name in de verdiepingsbouw. Door de liggers in de vloerconstructie te integreren, ontstaat een vrijwel vlakke vloeroppervlakte, wat zowel de structurele efficiëntie als de bruikbare ruimte vergroot.

Compacte bouwhoogte

De karakteristieke vorm van de geïntegreerde hoedligger maakt een lage vloerdikte mogelijk, waardoor de totale bouwhoogte wordt verminderd en besparingen op gevel- en wandmaterialen wordt gerealiseerd.

Ruimte voor installaties

Leidingen, kabels en ventilatiesystemen kunnen eenvoudig in de vloerconstructie worden geplaatst, zonder extra ondersteuningsconstructies.

Efficiënt materiaalgebruik

Dankzij het geoptimaliseerde profiel wordt staal precies daar toegepast waar het structureel nodig is, waardoor het gewicht wordt verminderd zonder in te leveren op sterkte.

Snelle montage

De prefab staal- en betonelementen zijn eenvoudig te plaatsen, waardoor de bouwtijd aanzienlijk wordt verkort en het risico op montagefouten wordt geminimaliseerd.

Hoge brandweerstand

De integratie van staal en beton biedt van nature brandweerstand en vermindert de behoefte aan extra brandbeveiliging, wat de totale kosten verlaagt.

Lage onderhouds- en ontwerpkosten

De structurele eenvoud en standaardisatie van THQ-liggers maken een voorspelbaar en kostenefficiënt ontwerpproces mogelijk.

Fabrieksaf brandwerende coating (tot 120 min)

Wij brengen brandwerende coatings direct in onze fabriek aan, waardoor de standaard brandweerstand kan worden verhoogd van 30 minuten tot maximaal 120 minuten.

Maatwerk mogelijk

STM Group produceert geïntegreerde hoedliggers volledig afgestemd op uw project - berekend, geproduceerd en afgewerkt volgens uw exacte specificaties.

Integrated flaw beams showing optimized steel–concrete interaction.

Close up of integrated flaw beam showing optimized steel concrete interaction.

Van ontwerp tot oplevering

STM Group begeleidt elk project van berekening tot uiteindelijke oplevering. Onze ingenieurs ontwerpen en optimaliseren hoedliggers in Nederland, terwijl de productie plaatsvindt in onze ultramoderne faciliteit in Slowakije. Dankzij geautomatiseerde processen, strikte kwaliteitscontrole en intern transport garanderen wij precisie, flexibiliteit en betrouwbare levering in elke fase.

Ontwerp

Onze engineers berekenen en optimaliseren THQ-liggers volledig in-house. Met Tekla en andere geavanceerde 2D- en 3D-software modelleren we iedere constructie tot in detail, wat zorgt voor snellere afstemming en maximale nauwkeurigheid. We leveren alle benodigde constructieberekeningen voor vergunningstrajecten én aanvullende detailberekeningen voor jouw project. Efficiënt, nauwkeurig en volledig afgestemd op de ontwerpeisen.

Het ontwerp en de berekening worden uitgevoerd in Tekla Structures om maximale nauwkeurigheid en een volledig gecoördineerd 3D-model te garanderen.

Engineering

Op basis van de structurele berekeningen ontwikkelen we de hoedenbalken volledig tot op werkplaatsniveau. We importeren het model van de digitale vloerleverancier en zorgen voor een naadloze verbinding tussen staal en beton. Alle engineering wordt in Nederland uitgevoerd door ervaren ontwerpers en constructeurs, waardoor een soepele communicatie en constante kwaliteit in elke fase worden gegarandeerd.

Onze engineering wordt volledig in eigen beheer uitgevoerd, waardoor we volledige controle hebben over nauwkeurigheid, coördinatie en leverbetrouwbaarheid.

Productie

De productie van onze THQ-liggers vindt plaats in onze moderne fabriek in Slowakije, waar flexibiliteit, kwaliteit en leverbetrouwbaarheid centraal staan. Alle liggers kunnen op aanvraag worden geleverd met een 3.1.b-certificaat. STM Group produceert alle drie de hoedligger-typen: THQ, IFB en SFB.

Onze productie is EN 1090-2 EXC3 gecertificeerd, wat garant staat voor de hoogste normen op het gebied van veiligheid en structurele prestaties.

Coating

Na de productie worden de liggers automatisch gestraald tot SA 2½-kwaliteit met een Gietart straalmachine. Daarna worden ze gecoat met een tweecomponenten zinkfosfaatprimer van Zandleven Coatings. De liggers zijn leverbaar met een 1-laags (80 μm) of 2-laags (120 μm) fabrieksafwerking, toegepast op de zichtzijde of rondom. Standaard RAL-kleuren zijn RAL 7016 (Antracietgrijs) en RAL 7030 (Steengrijs); extra kleuren zijn beschikbaar op aanvraag.

We bieden C5-M/FP120 coatingsystemen voor maximale duurzaamheid en bescherming in veeleisende omgevingen.

Bezorging

Wij verzorgen het transport van onze THQ-liggers vanuit Slowakije met onze eigen vrachtwagens, allemaal uitgerust met track-and-trace zodat klanten op ieder moment de locatie en verwachte aankomsttijd kunnen volgen. Profielen tot 18 meter worden probleemloos vervoerd, zonder overladen of vertragingen. Zo garandeert STM Group betrouwbare levering en volledige controle over het logistieke proces.

We bieden kosteneffectieve prijzen en korte levertijden, waardoor een efficiënte logistiek van begin tot eind wordt gegarandeerd.

De drie types hoedliggers die STM Group aanbiedt

Afhankelijk van de structurele eisen leveren wij een reeks hoedliggerprofielen en -afmetingen.

Een geïntegreerde hoedligger met uitstekende samenwerking tussen de stalen onderplaat en de betonnen druklaag, veelgebruikt voor lange overspanningen waar de bouwhoogte beperkt is.

DOWNLOAD THQ tabellen

Slim floor beams (SFB) combineren prefab staal- en betonelementen tot een vlakke vloerconstructie, wat efficiënte logistiek op de bouwplaats en kortere bouwtijden mogelijk maakt.

DOWNLOAD SFB tabellen

Integrated flat ceiling beams (IFB) zijn smalle liggers met gunstige installatiediepte en efficiënte materiaalverdeling, ontworpen om belastingen zowel over de overspanning als steunpunten te dragen.

DOWNLOAD IFB tabellen

Voor elk type hoedlgger kunt u de technische gegevens in Excel-formaat downloaden. Deze bestanden bevatten alle relevante sectie- en sterkte-eigenschappen voor ontwerp, berekening en verificatie.

Uitleg van de tabelgegevens in Excel

m⁺: doorsnedeklasse bij positief buigend moment (in de overspanning).
m⁻: doorsnedeklasse bij negatief buigend moment (boven een tussensteun).
Iy: tweede traagheidsmoment (moment van inertie).
Wel: elastisch sectiemodulus.
Wpl: plastisch sectiemodulus.
My;u: ontwerpswaarde van het ultieme positieve buigend moment rond de y-as.
- Als m⁺ = 1 or 2, is My;u gebaseerd op Wpl × fy (fy = 355 N/mm²).
- Als m⁺ = 3, is My;u gebaseerd op Wel × fy.
- Vanwege transversale buigingseffecten in de onderplaat wordt aanbevolen een reductie toe te passen op My;u. De reductie hangt af van het gekozen profiel en bedraagt doorgaans minder dan 10%.
Vz;u: ontwerpswaarde van de ultieme schuifkracht.

My;u en Vz;u kunnen worden gebruikt voor het ontwerp van enkelvoudig ondersteunde liggers. Voor doorlopende liggers kunnen deze waarden worden toegeepast bij het ontwerp van de doorsnede in de overspanning. Voor de uiteindelijke verificatieberekeningen en het volledige ontwerp van doorlopende liggers wordt verwezen naar de publicaties van Bouwen met Staal.
‍
Bron: Bouwen met Staal

‍
